内转子风机用于变频电机散热

 G系列轴流风机


概况

     该系列轴流风机由三相内转子或外转子轴流风机、外壳及支架等三部分组成,外形成圆筒形。具有振动小、噪音低、运行可靠等优良性能。且具有安装简单的可靠结构。

该风机昌专门为生产变频调速电机厂家开发的经济型风机产品,样本所列型号(A型)为标准型,亦可根据用户的需要改变L1、L2、L3等长度结构尺寸及其它特殊结构尺寸。

该系列风机标准电压为三相,380V,50Hz,亦可根据用户的需要订做各种宽电压110V - 690V及双电压例如230V,415V和单变频50Hz,双变频50 - 60Hz。等工作使用。

使用环境条件
      环境温度:< +400℃
      海拔高度:55Kpa
      相对湿度:< 90%

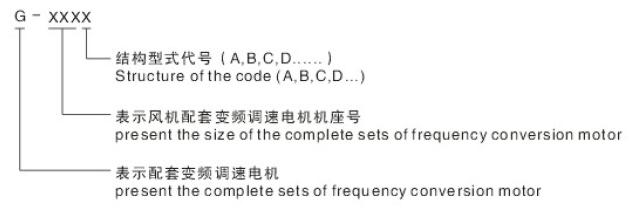

型号说明
性能参数

变频电机型号 配套电机型号 电压(V) 相数 频率(Hz)
输入电流 (A)
输入功率(W) 转速 风量 噪声
G63
110FZL3-2N
380 3
50
0.06
23
2800
5.0
42
G71
130FZL3-2N
380 3
50
0.06
23
2800
6.0
45
G80
150FZL3-2N
380 3
50
0.08
28
2800
8.0
50
G90
165FZL3-2N
380 3
50
0.08
30
2600
9.0
50
G100
185FZL3-2W 380 3
50
0.10
75
2750
17.0
55
G100
185FZL3-2N
380 3
50
0.10
45
2700
11.0
55
G112
200FZL3-2W
380 3
50
0.12
80
2700
18.0
60
G112
200FZL3-2N
380 3
50
0.12
50
2600
15.0
60
G132
240FZL3-2W
380 3
50
0.18
90
2700
28.0
70
G132
240FZL3-4W
380 3
50 0.10
40
1300
15.0
55
G132
250FZL3-2W
380 3
50
0.20
100
2600
16.0
55
G132
250FZL3-4W
380 3
50
0.10
40
1300
30.0
72
G132
250FZL3-4WH7
380 3
50
0.10
70
1300
30.0
72
G160
300FZL3-4W
380 3
50 0.20
80
1300
30.0
65
G180
330FZL3-4W
380 3
50
0.27
100
1360
42.0
65
G180
340FZL3-4W
380 3
50
0.35
150
1300
45.0
65
G200
380FZL3-4W
380 3
50
0.50
210
1360
50.0
75
G225
400FZL3-4W
380 3
50
0.48
210
1380
70.0
70
G250
420FZL3-4W
380 3
50
0.52
220
1350
81
70
G250
450FZL3-4W
380 3
50
0.65
250
1360
90
70
G280
500FZL3-4W
380 3
50
0.90
400
1300
140
70
G315
550FZL3-4W
380 3
50
0.95
500
1300
160
75
G355
600FZL3-4W
380 3
50
1.60
780
1300
200
78
G400
630FZL3-4W
380 3
50
1.60
800
1300
220
78

外型及安装尺寸



型号Type D1 D2 L1 L2 L3 S A R N
G63 110 119 12.5 40 125 1.5 4 3 3
G71 130 136 12.5 40 125 1.5 4 3 3
G80 150 154 15 55 140 1.5 4 3 3
G90 165 173 15 60 145 1.5 4 3 3
G100 185 193 15 65 155 1.5 5 3.5 3
G112 200 217 17 65 155 1.5 5 3.5 3
G132 250 256 17 65 160 1.5 5 3.5 3
G160 300 311 20 100 203 2 5 3.5 4
G180 340 352 35 128 240 2 5 3.5 4
G200 380 394 40 130 260 2 6 4.5 4
G225 400 440 45 151 280 2 6 4.5 4
G250 450 482 55 168 310 2 6 4.5 4
G280 500 545 65 177 400 2 9 5.5 4
G315 550 614 75 185 415 2 9 5.5 4
G355 600 694 82 195 460 2 7 6.5 4
G400 630 786 82 195 460 2.5 7 6.5 4
